隨著3D打印技術向高精度、高效率方向持續發展，傳動系統的性能優化成為關鍵。鼎格同步帶直線模組（以下簡稱“鼎格模組”）憑借其精密傳動特性，在3D打印設備中展現出顯著優勢。本文將從其工作原理、組成結構、核心優勢、應用場景、選型要點及維護建議等維度展開分析，解析其在3D打印領域的應用價值。

一、工作原理：精準驅動的核心

鼎格模組基于同步帶傳動原理，通過伺服或步進電機驅動主動輪旋轉，帶動同步帶與從動輪嚙合，最終驅動滑塊在直線導軌上實現高精度直線運動4。其核心在于同步帶的齒形結構與帶輪的精準配合，確保動力傳遞無滑移，重復定位精度可達±0.05mm。在3D打印機中，該模組主要負責控制打印頭（X/Y軸）和打印平臺（Z軸）的運動軌跡，通過逐層堆疊材料完成立體成型

主要組成：模塊化設計提升適配性

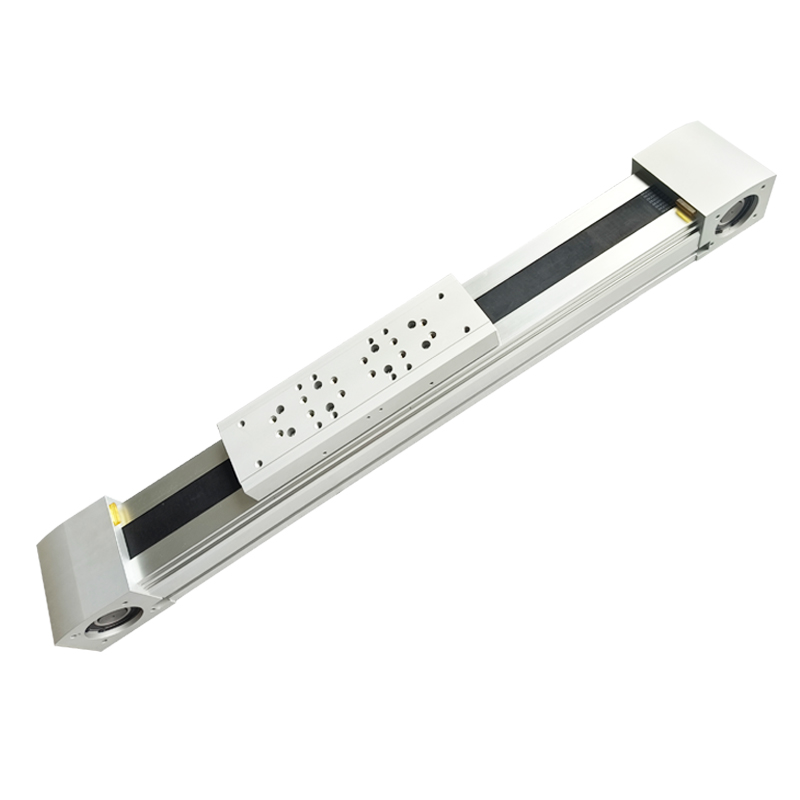

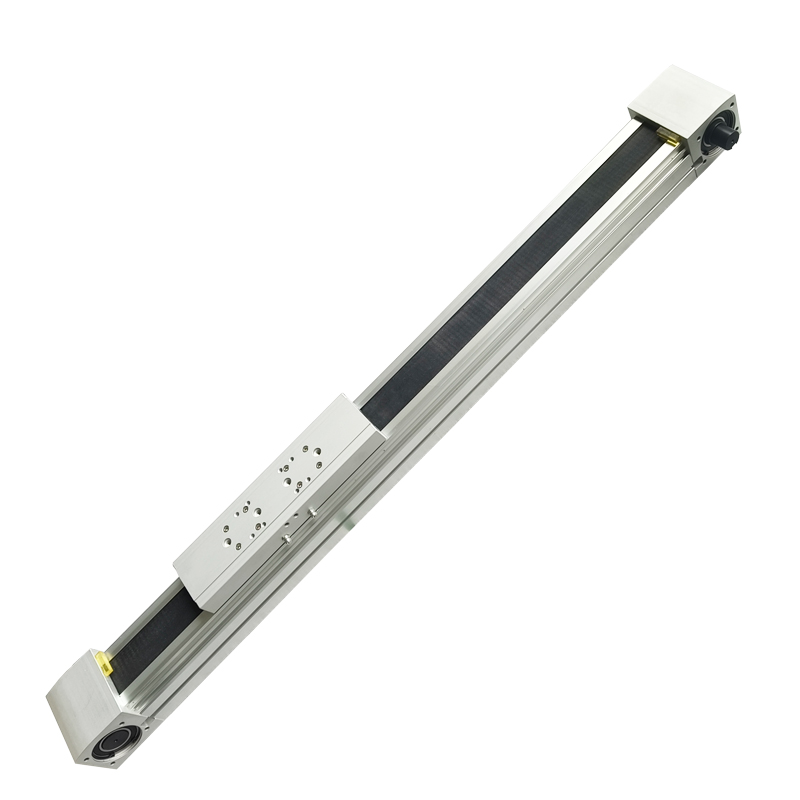

鼎格模組由以下核心部件構成：

同步帶與帶輪：采用聚氨酯或橡膠等高耐磨材料，減少長期使用中的磨損變形1；

鋁型材主體：輕量化且剛性高，支撐整體結構并降低慣性；

直線導軌與滑塊：確保運動平穩性，承受徑向負載；

驅動電機：支持400W、750W伺服電機適配，滿足不同負載需求

傳感器與控制器：集成光電開關等傳感器，實時監測運動狀態并反饋調整

模塊化設計使其能夠快速適配不同型號的3D打印機，同時減少組裝和維護復雜度

三、優點分析：為何成為3D打印的理想選擇？

高精度與穩定性同步帶齒形嚙合避免了傳統皮帶傳動的打滑問題，結合直線導軌的低摩擦特性，可實現微米級運動精度，確保打印層厚均勻、表面光滑

低噪音與長壽命相比齒輪或鏈條傳動，同步帶模組運行噪音降低30%以上，適合實驗室等安靜環境；高耐磨材料可支持?jǐn)?shù)萬小時連續工作，減少停機維護頻率

快速響應與大行程適配同步帶傳動速度可達5m/s以上，且長行程（如1.5米以上）應用中仍能保持精度，適合大尺寸3D打印設備

環境適應性采用耐高溫、防塵設計，可在濕度較高或溫差較大的環境中穩定運行，避免因環境波動導致的打印失敗

四、應用場景：從桌面級到工業級全覆蓋

桌面級3D打印機用于X/Y軸驅動，支持快速打印小型精密零件（如齒輪、醫療器械原型），滿足教育、設計等領域需求

工業級多軸打印機在航空航天、汽車制造中，通過多模組聯動控制復雜打印路徑，實現大型金屬或復合材料部件的快速成型

自動化后處理設備集成于去支撐、拋光等后處理環節，提升生產線自動化程度

五、選型要點：匹配需求的關鍵參數

負載與剛性根據打印頭重量和運動加速度選擇模組規格，例如打印金屬材料需選負載≥50kg的型號

行程與速度大尺寸打印需長行程模組（如1.2米以上），高速打印則要求傳動速度≥1.5m/s

精度等級高精度模型（如齒科義齒）需重復定位精度≤±0.05mm的模組，普通應用可選±0.1mm5。

環境兼容性高溫環境下需選擇耐熱同步帶（如硅膠涂層）并搭配散熱設計

六、維護建議：延長壽命的實用策略

定期檢查與潤滑每500小時清潔導軌并涂抹鋰基潤滑脂，減少摩擦損耗；檢查同步帶張力，防止過松導致打滑或過緊加速磨損

防塵與溫控安裝防塵罩避免碎屑進入傳動部件；工作環境溫度控制在10-40℃，濕度≤70%

預防性更換同步帶每2年或10萬次循環后建議更換，電機軸承需根據噪音變化及時檢測

鼎格同步帶直線模組通過精密傳動與模塊化設計，為3D打印設備提供了高效、穩定的運動控制解決方案。其在高精度、低噪音、長壽命等方面的優勢，不僅提升了打印質量，還降低了綜合成本。未來，隨著智能傳感技術的進一步集成，該模組有望在自適應校準、遠程診斷等領域?qū)崿F(xiàn)突破，推動3D打印技術向更高層次發展
