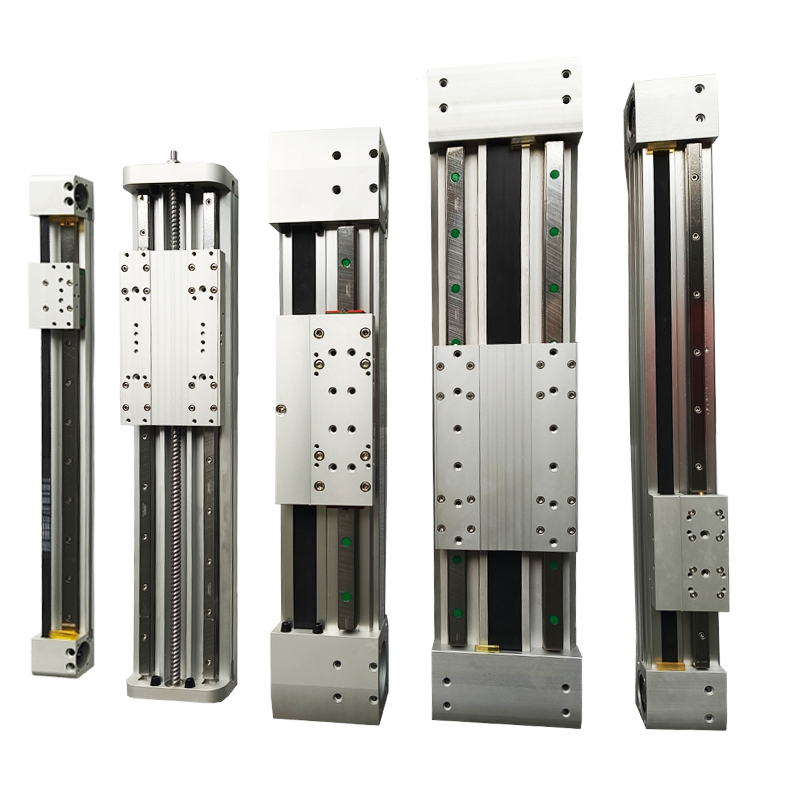

在現代工業流水線的高效運轉背后，各類先進的機械設備與技術起著關鍵作用。鼎格同步帶直線模作為一種高精度、高性能的線性傳動組件，正逐漸成為眾多流水線不可或缺的一部分。它以獨特的工作方式和出色的性能，為流水線的順暢運行與生產效率提升提供了有力支持。接下來，我們將深入探討鼎格同步帶直線模在流水線中的應用細節。

一、工作原理

鼎格同步帶直線模的工作原理基于精密的同步帶傳動系統。其主要由電機（通常為伺服電機或步進電機）提供動力，電機運轉帶動主動同步帶輪旋轉。同步帶輪與同步帶之間通過齒形相互嚙合，這種齒合方式確保了傳動過程中帶輪與同步帶之間無相對滑動，從而能夠?qū)崿F(xiàn)精確的傳動比。在同步帶的帶動下，固定在同步帶上的滑塊沿著直線導軌做往復直線運動。通過控制電機的轉速、轉向和運行時間，即可精準控制滑塊的移動速度、位移和方向，滿足流水線中不同的定位與輸送需求

二、主要組成

同步帶：作為動力傳遞的核心部件，鼎格同步帶直線模采用的同步帶通常由聚氨酯等高強度材料制成，并內嵌鋼絲繩芯以增強其抗拉強度。同步帶的齒形設計與帶輪精確匹配，確保動力傳遞的高效與穩定。

直線導軌：直線導軌為滑塊的運動提供高精度的導向，保證滑塊在運動過程中的平穩性和直線度。優質的直線導軌能夠承受較大的負載，同時具有較低的摩擦系數，減少能量損耗，提高系統的運行效率。

鋁合金型材框架：框架結構為整個模組提供剛性支撐，鼎格同步帶直線模的鋁合金型材經過精心設計與加工，具有重量輕、強度高的特點，既能滿足模組在流水線中的安裝與使用要求，又能有效降低整體設備的重量，減少對安裝基礎的要求。

電機及驅動系統：電機是模組的動力源，伺服電機適用于對精度和速度要求較高的場合，能夠?qū)崿F(xiàn)快速響應和精準定位；步進電機則具有成本較低的優勢，適用于一些對精度要求相對不高的應用。驅動系統負責控制電機的運轉，根據設定的程序?qū)崿F(xiàn)對滑塊運動的精確控制。

位置檢測裝置：如光電開關等，用于檢測滑塊的位置，為控制系統提供反饋信號，確保滑塊能夠準確停在指定位置，實現高精度的定位控制。

三、優點分析

高精度定位：由于同步帶與帶輪之間的精確齒合以及優質直線導軌的導向作用，鼎格同步帶直線模能夠?qū)崿F(xiàn)較高的定位精度，一般情況下，在行程 1 米內，定位精度可達 ±0.05mm，滿足了流水線中對產品加工、裝配等環節的高精度要求。

高速運行能力：同步帶傳動的特性使其能夠?qū)崿F(xiàn)高速運行，模組的運行速度最高可達 5000mm/s，大大提高了流水線的生產節拍，提升了生產效率。

長行程適應性：鼎格同步帶直線模可實現長達 6000mm 的行程，對于一些需要在較大范圍內進行物料搬運、加工的流水線來說，無需進行分段拼接，減少了安裝與維護的復雜性，同時保證了長行程下的運行精度和穩定性。

成本效益高：相較于一些其他類型的直線傳動模組，如滾珠絲杠模組，鼎格同步帶直線模的成本相對較低，僅為滾珠絲杠模組的 1/4 - 1/5，在滿足流水線性能要求的同時，有效降低了設備采購成本，尤其適合大規模應用的流水線場景。

低噪音運行：同步帶傳動過程中摩擦力小，運行時產生的噪音較低，這對于一些對工作環境噪音有嚴格要求的流水線，如電子、醫療產品的生產流水線來說，具有很大的優勢，能夠?yàn)椴僮魅藛T提供一個相對安靜舒適的工作環境

四、應用場景

自動化裝配流水線：在電子設備、汽車零部件等產品的自動化裝配過程中，鼎格同步帶直線模可用于零部件的精準抓取、移送和裝配，確保每個部件能夠準確無誤地安裝到相應位置，提高裝配效率和產品質量。例如，在手機主板的裝配線上，同步帶直線模能夠快速、準確地將電子元器件放置在主板指定位置，完成焊接等裝配工序。

物料搬運與分揀流水線：在物流倉儲、電商分揀等領域的流水線中，鼎格同步帶直線模可實現貨物的快速搬運與分揀。通過程序控制，滑塊能夠迅速移動到指定位置，抓取貨物并將其搬運到相應的分揀區域，大大提高了物流分揀的效率和準確性。比如在大型電商倉庫的分揀系統中，同步帶直線模驅動的搬運裝置能夠在短時間內處理大量的包裹，實現高效的分揀作業。

激光加工流水線：在激光切割、焊接等加工流水線中，需要精確控制激光頭的位置和移動速度。鼎格同步帶直線模憑借其高精度定位和高速運行能力，能夠帶動激光頭在工件表面進行精確的加工操作，確保激光加工的質量和精度。例如在金屬板材的激光切割流水線中，同步帶直線模能夠快速、準確地將板材輸送到激光切割區域，并根據預設的切割路徑控制激光頭的移動，實現高精度的切割加工。

五、選型要點

負載能力：根據流水線中需要搬運或加工的物體重量，選擇合適負載能力的鼎格同步帶直線模。確保模組的負載能力大于實際工作負載，以保證系統的穩定運行和使用壽命。例如，如果需要搬運的工件重量為 30kg，則應選擇負載能力大于 30kg 的模組型號。

行程要求：明確流水線中滑塊需要移動的最大距離，選擇能夠滿足該行程要求的模組。同時，要考慮到模組在長行程運行時的精度保持能力和穩定性，對于長行程應用，需特別關注模組的結構設計和導軌的質量。

精度要求：根據流水線的工藝精度要求，選擇相應定位精度的模組。如果是高精度的裝配或加工工藝，如電子芯片的貼裝，則需要選擇定位精度高（如 ±0.02mm 及以上）的模組；對于一些對精度要求相對較低的物料搬運等應用，可以選擇精度稍低但成本更具優勢的模組。

速度要求：結合流水線的生產節拍，確定模組所需的運行速度。鼎格同步帶直線模雖具有較高的速度性能，但不同型號的最高速度有所差異，應根據實際需求選擇能夠滿足速度要求的模組，同時要考慮電機的驅動能力是否能夠匹配所需的速度。

環境因素：如果流水線工作環境存在粉塵、油污等污染物，應選擇具有良好防塵、防污設計的鼎格同步帶直線模，如采用不銹鋼防塵裝置的模組，以防止污染物進入模組內部，影響其正常運行和使用壽命。

六、維護建議

定期清潔：定期對模組進行清潔，清除表面的灰塵、油污等污染物，保持模組的清潔衛生。尤其是同步帶和直線導軌部分，要確保無雜質附著，以免影響傳動精度和運行順暢性。可以使用干凈的抹布和適當?shù)那鍧崉┻M(jìn)行清潔。

皮帶張力檢查與調整：同步帶的張力對模組的傳動精度和使用壽命有重要影響。定期檢查皮帶的張力，使用專業的張力計進行測量，確保張力在規定的范圍內。如果發現皮帶張力不足，應及時通過模組上的張力調節裝置（如調節螺釘）進行調整，避免皮帶打滑影響傳動效果。

潤滑保養：對直線導軌和滑塊等運動部件進行定期潤滑，使用合適的潤滑劑，如導軌專用潤滑油，可減少摩擦，降低磨損，延長部件的使用壽命。按照設備使用手冊的要求，確定潤滑的周期和潤滑點，確保每個運動部件都能得到充分的潤滑。

電機及驅動系統維護：定期檢查電機的運行狀態，包括電機的溫度、噪音、振動等，如發現異常應及時排查故障。同時，對驅動系統的電氣連接進行檢查，確保連接牢固，無松動、短路等問題。定期更新驅動系統的軟件版本，以獲取更好的性能和穩定性。

定期檢測精度：定期對鼎格同步帶直線模的定位精度進行檢測，可使用高精度的測量儀器進行測量。如果發現精度出現偏差，應及時分析原因，可能是皮帶磨損、導軌松動等問題導致，針對具體問題進行修復或調整，確保模組始終保持良好的工作精度

鼎格同步帶直線模憑借其獨特的工作原理、合理的組成結構、顯著的優點以及廣泛的應用場景，在現代流水線中發揮著重要作用。通過正確的選型和精心的維護，能夠充分發揮其性能優勢，為流水線的高效、穩定運行提供可靠保障，助力企業提升生產效率，降低生產成本，在激烈的市場競爭中占據優勢地位
